Virginización de la SAM

Virginización de la SAM#

Este procedimiento sirve para programar la EEPROM de la SAM con su contenido de fábrica de modo que se puede instalar en cualquier coche usando MB Star.

Preparación#

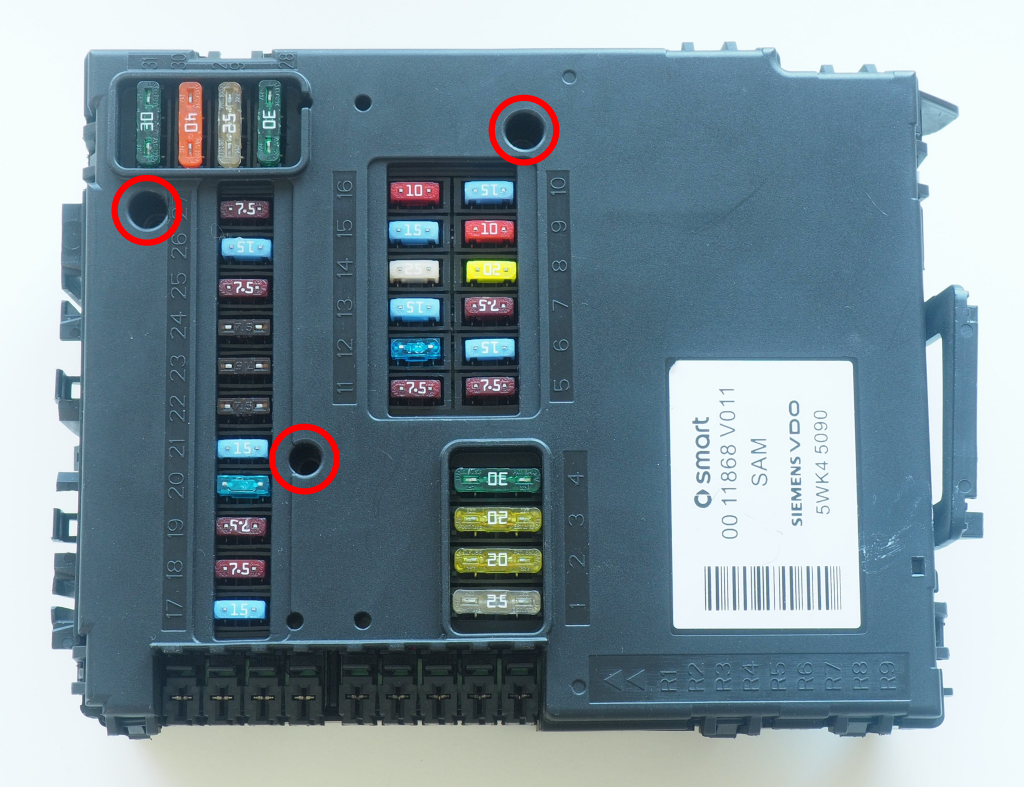

Retira los the 3 tornillos torx marcados:

SAM-outer

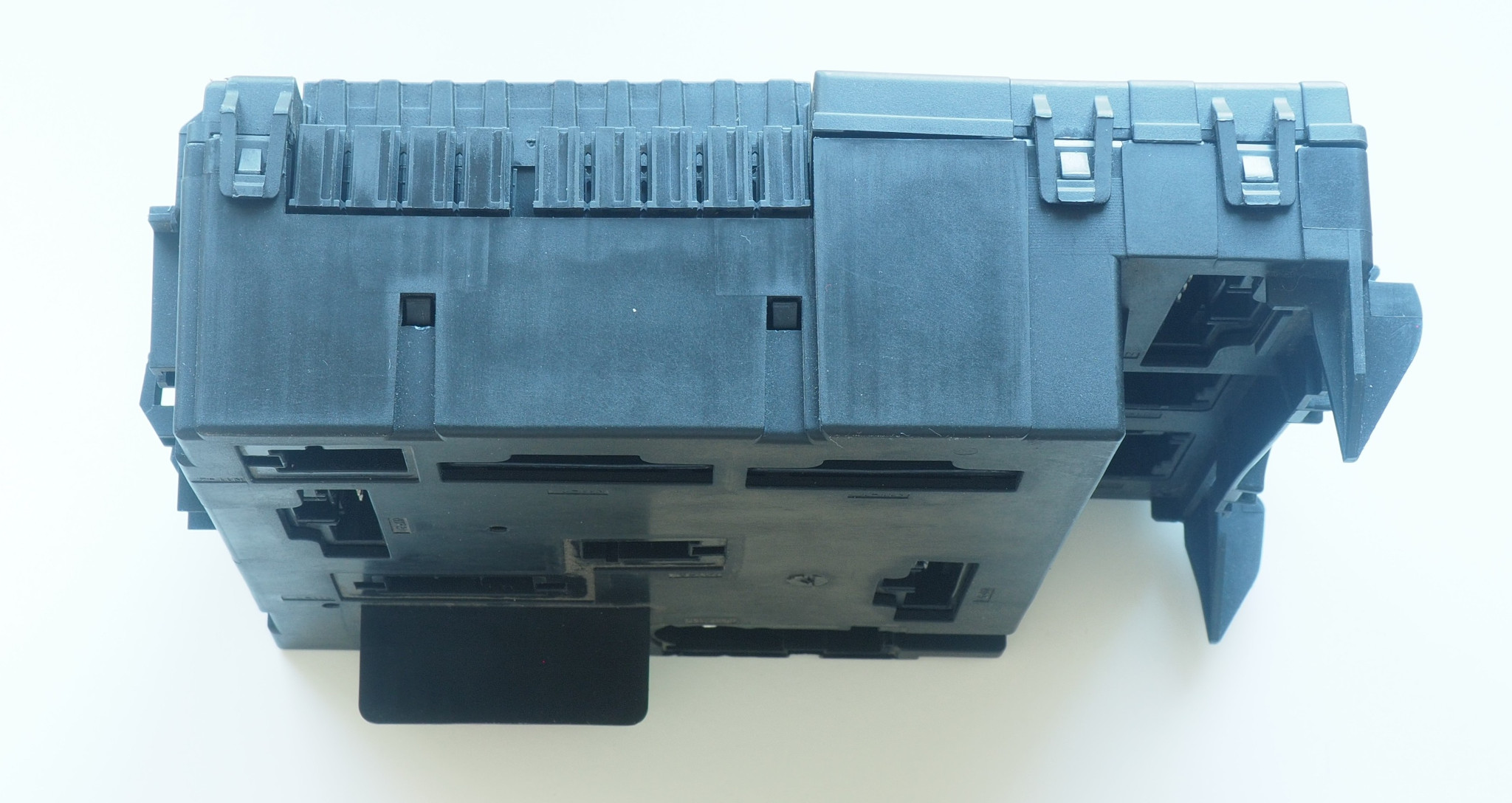

Abre la SAM.

SAM-side

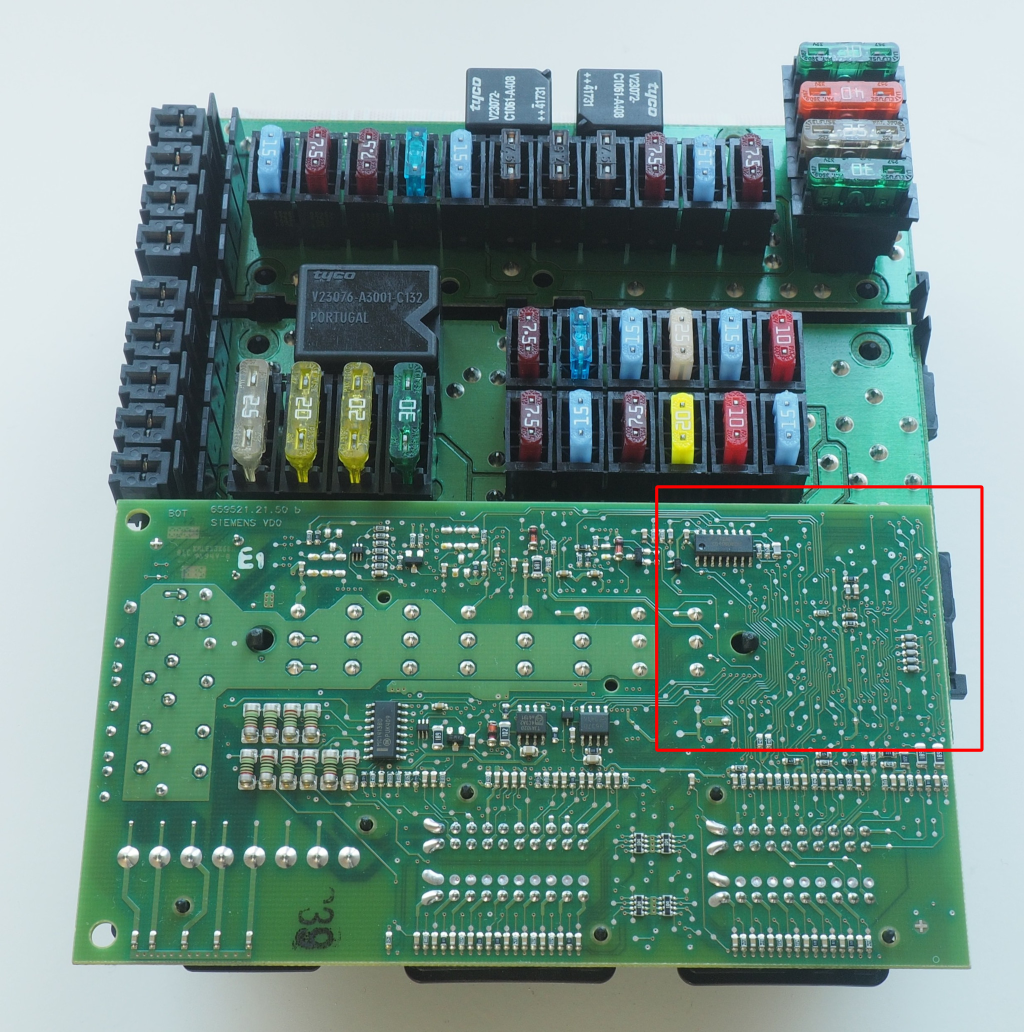

Vista superior de la placa:

SAM-board

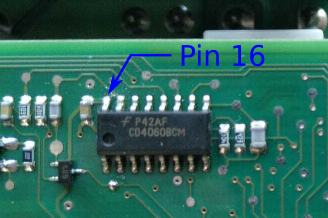

Desconecta el pin 16 (CD4060BCM)

SAM-board

Cableado para la programación:

SAM-detail

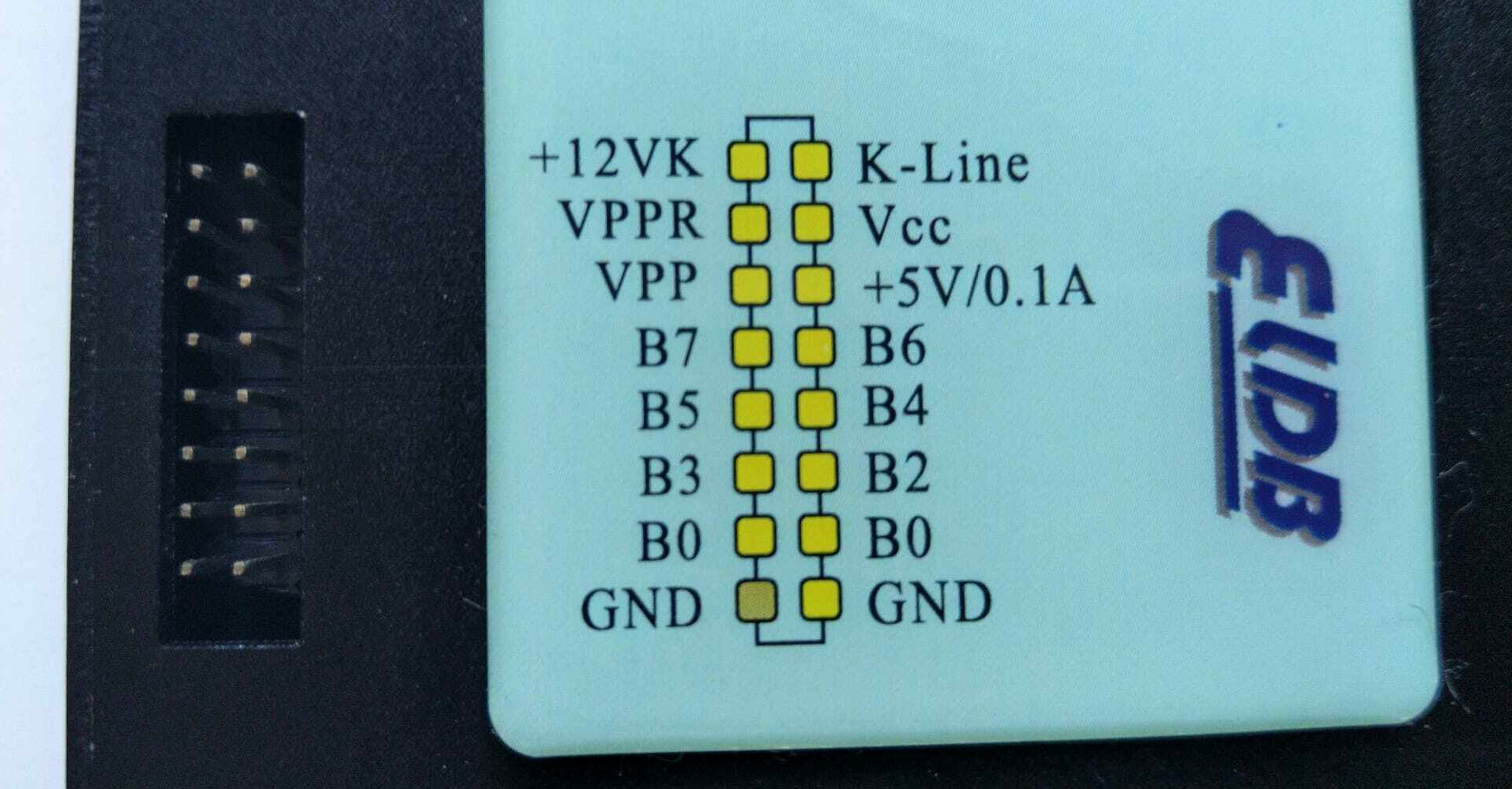

Conector del XProg:

XProg-connector

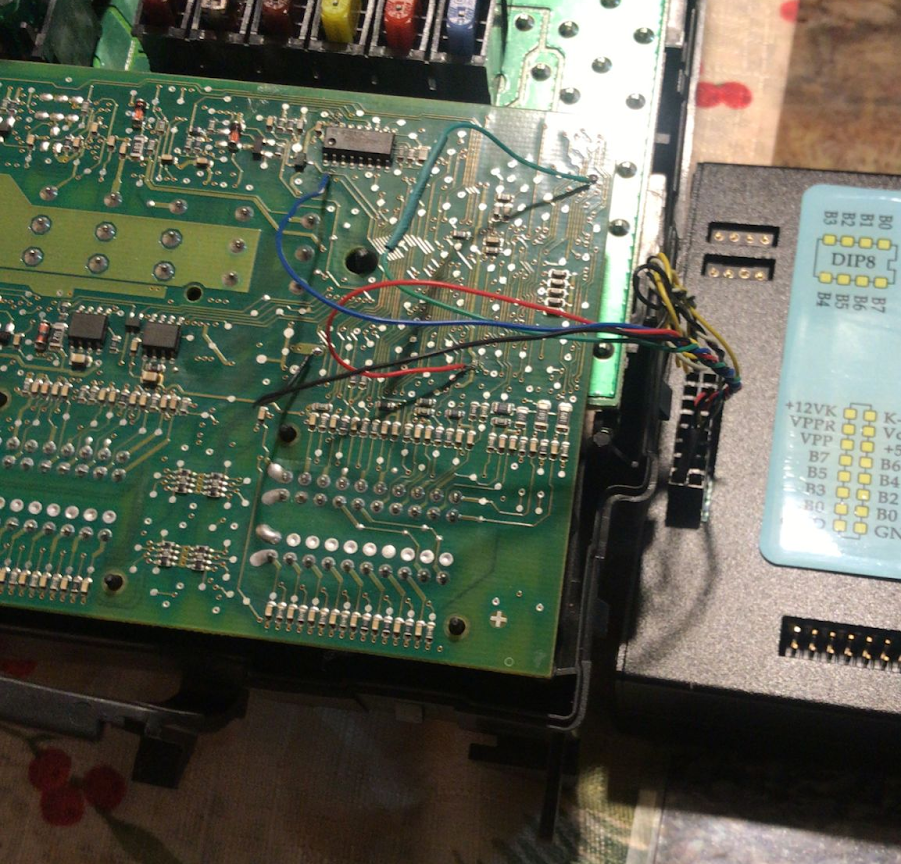

Configuración para la programación:

programming-setup

Programación#

  • Abre XProg y selecciona el dispositivo (Device):

    • Type: ZGS 001

    • Subtype: A 164 540 56 62

    • MC9S12DT 256 -> EEPROM

xprog-select-device

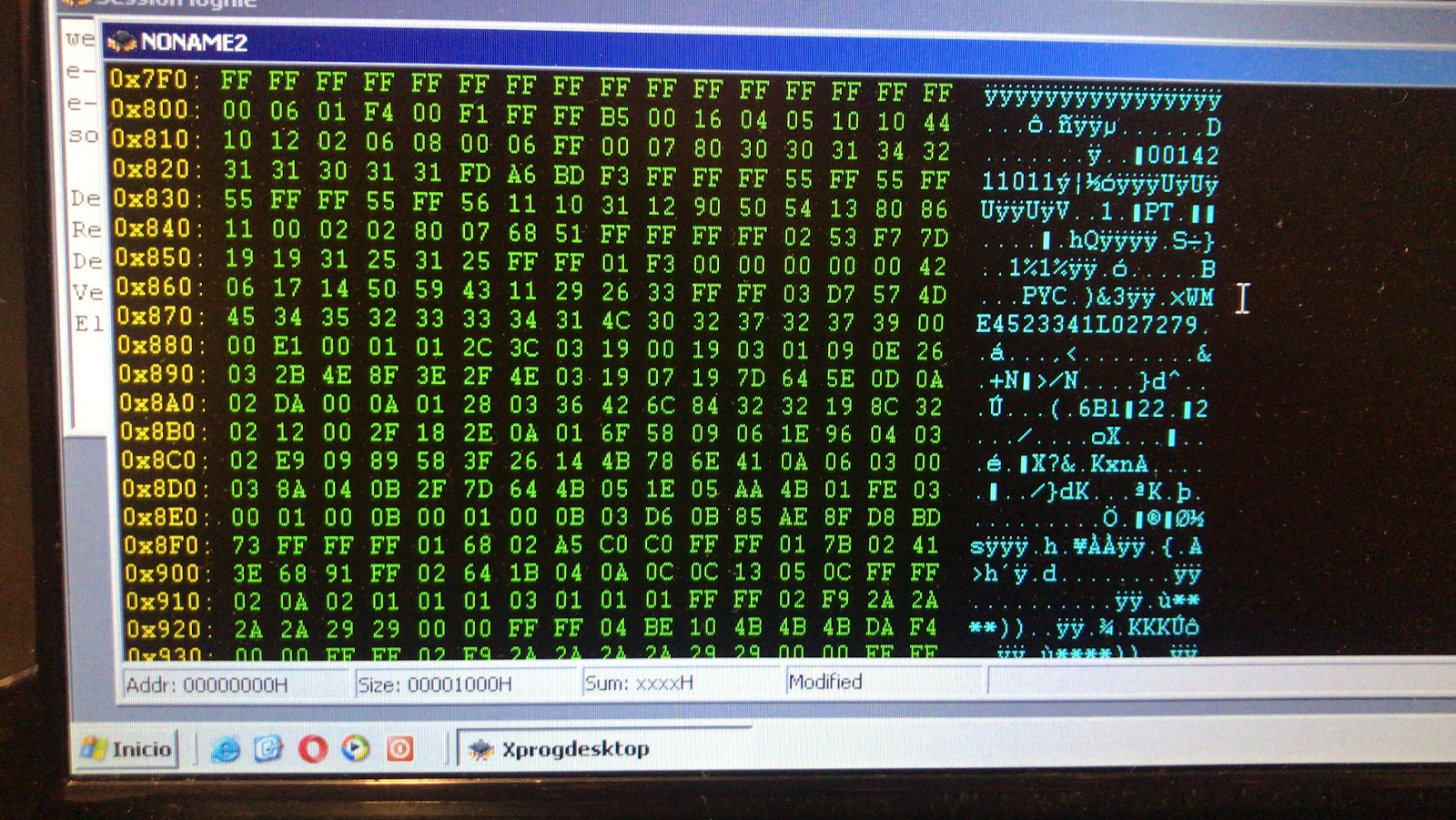

  • Crea un nuevo fichero (File->New) y lee el contenido actual de la EPROM (por si acaso dejarlo como estaba). El VIN del coche está situado a partir de la dirección 0x86E.

xprog-eprom-backup

  • Carga y escribe el fichero de fábrica en la EPROM.

  • Reconecta de nuevo el pin 16.

  • Retira los cables de programación.

  • La SAM está lista para instalar.

Instalación de la SAM en el coche#

Procedimiento MB Star procedure (Pendiente)

  • SAM, manual VIN, SAM menu, setting up
