Luces antiniebla delanteras

Luces antiniebla delanteras#

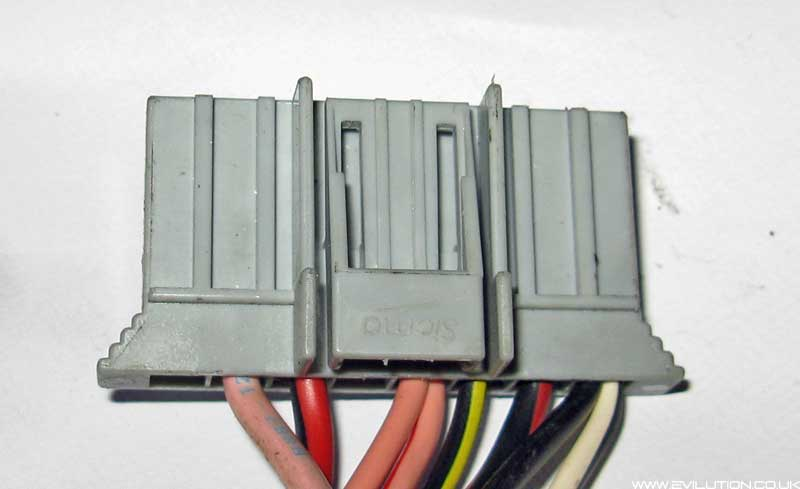

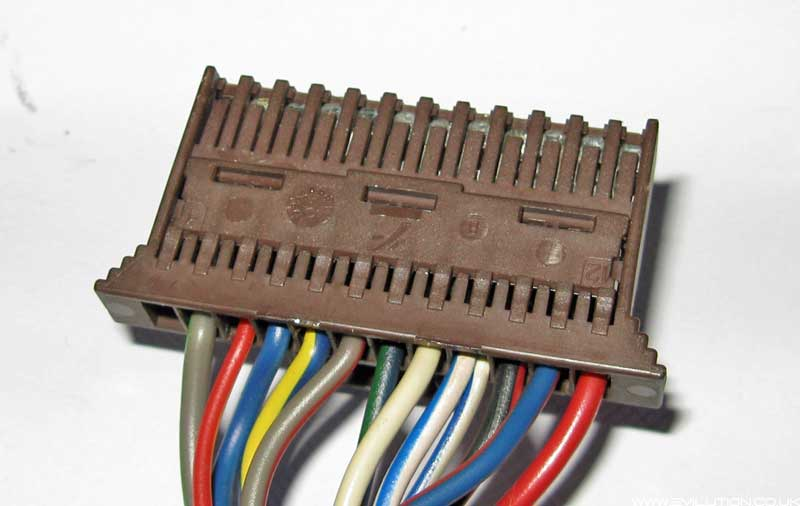

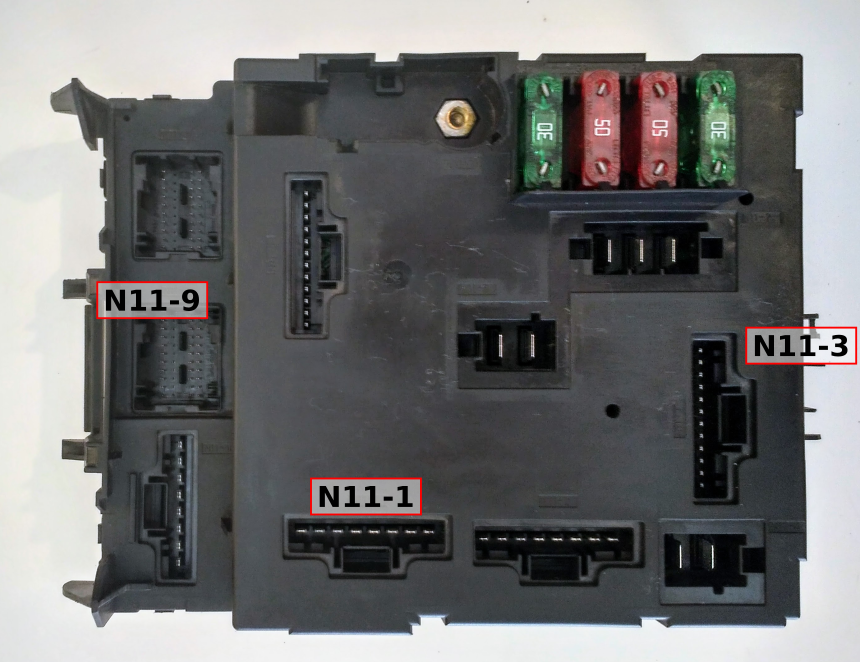

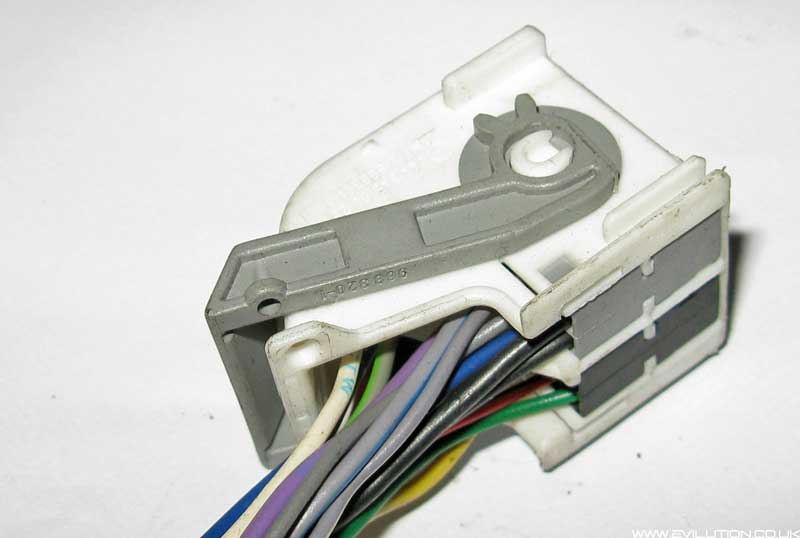

Conectores#

_images/1.png _images/SAM-N11-1.png _images/SAM-N11-3.png _images/SAM-N11-9.png

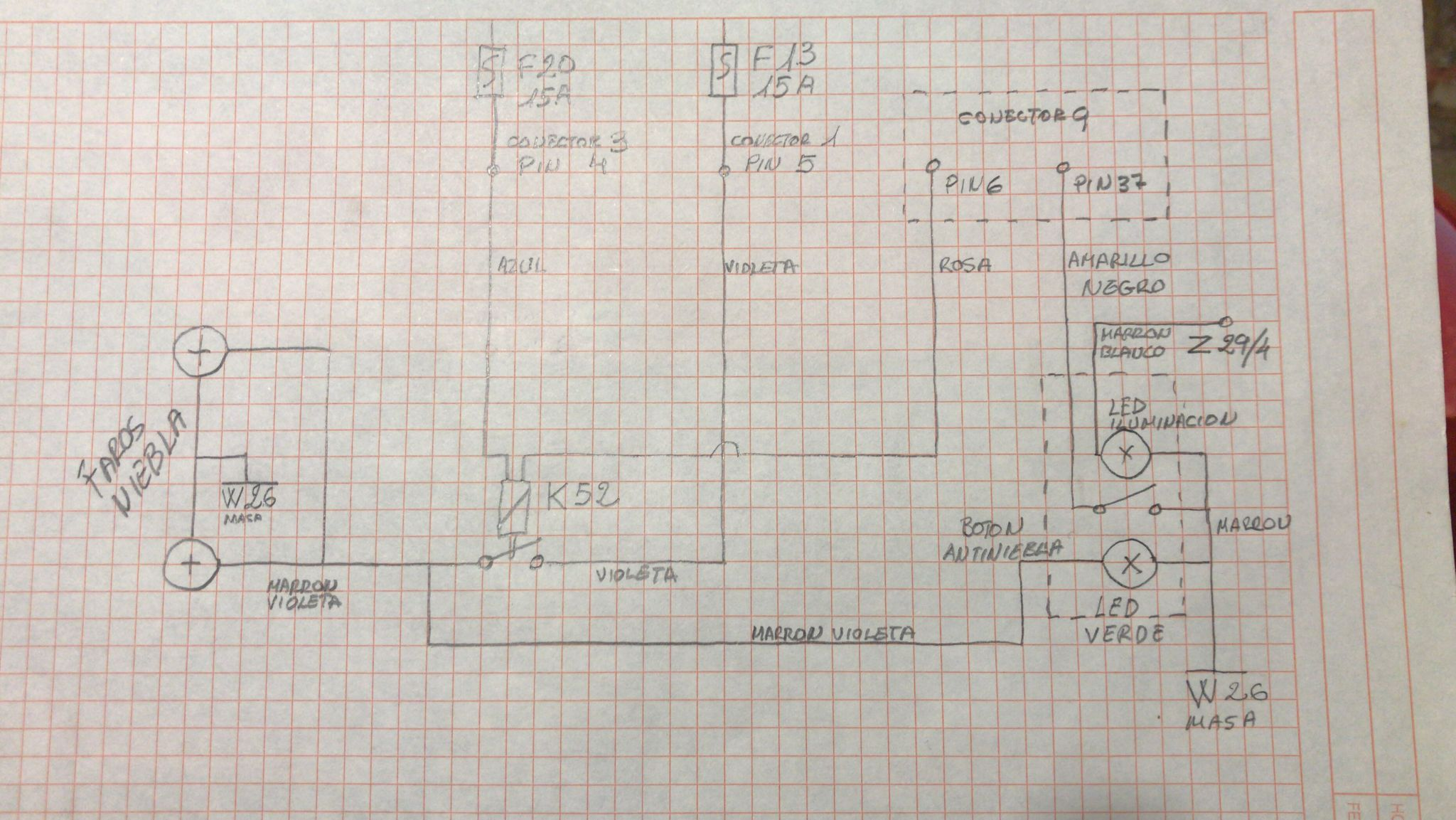

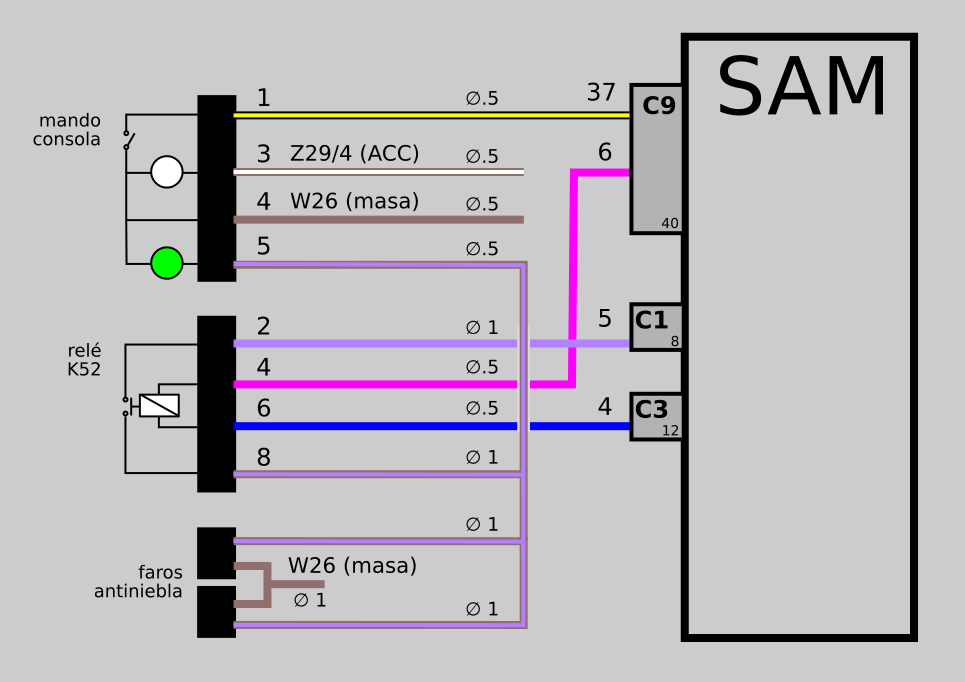

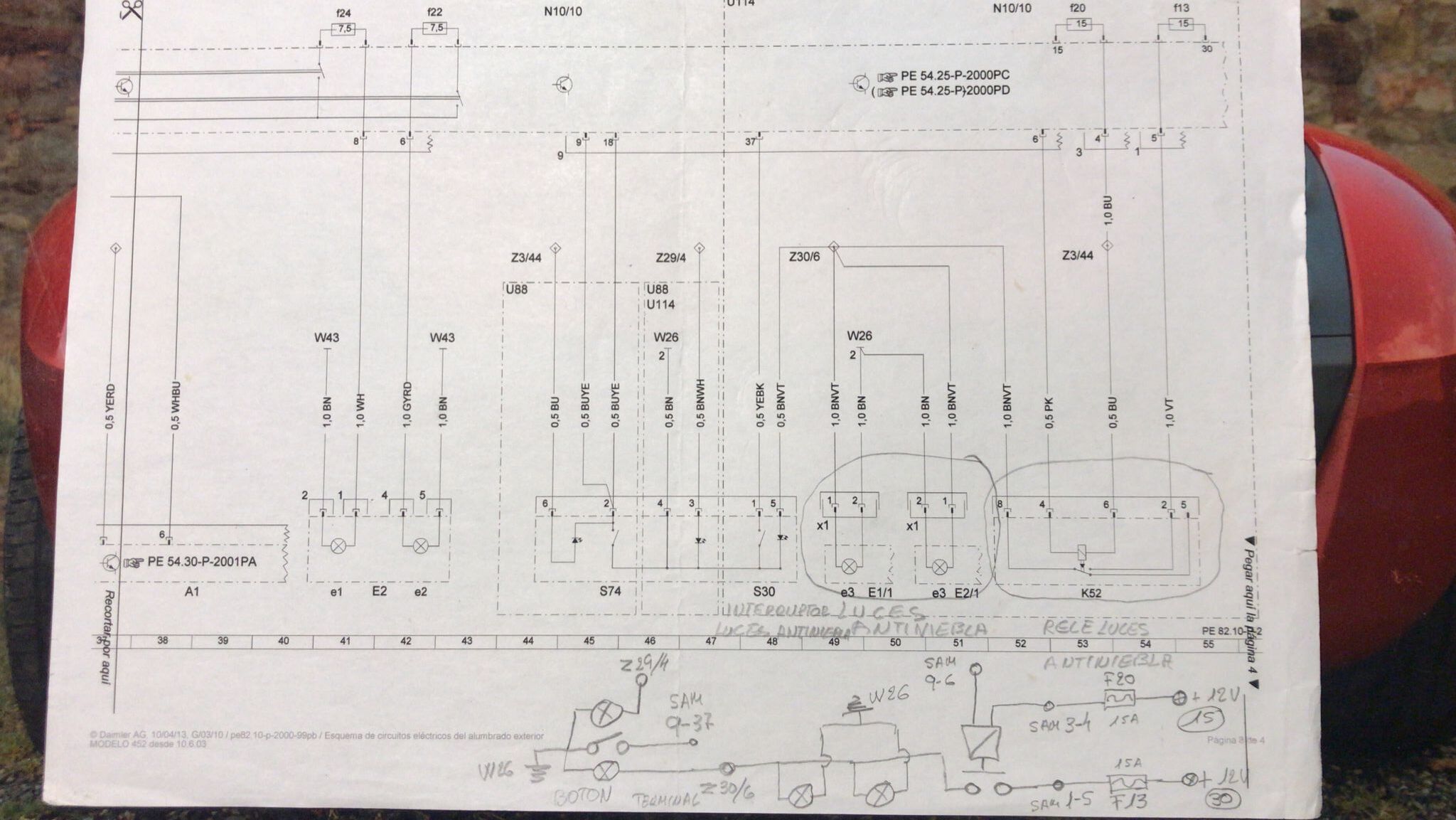

Diagrama eléctrico#

_images/schematic.png _images/schematic-2.png _images/schematic-3.jpg

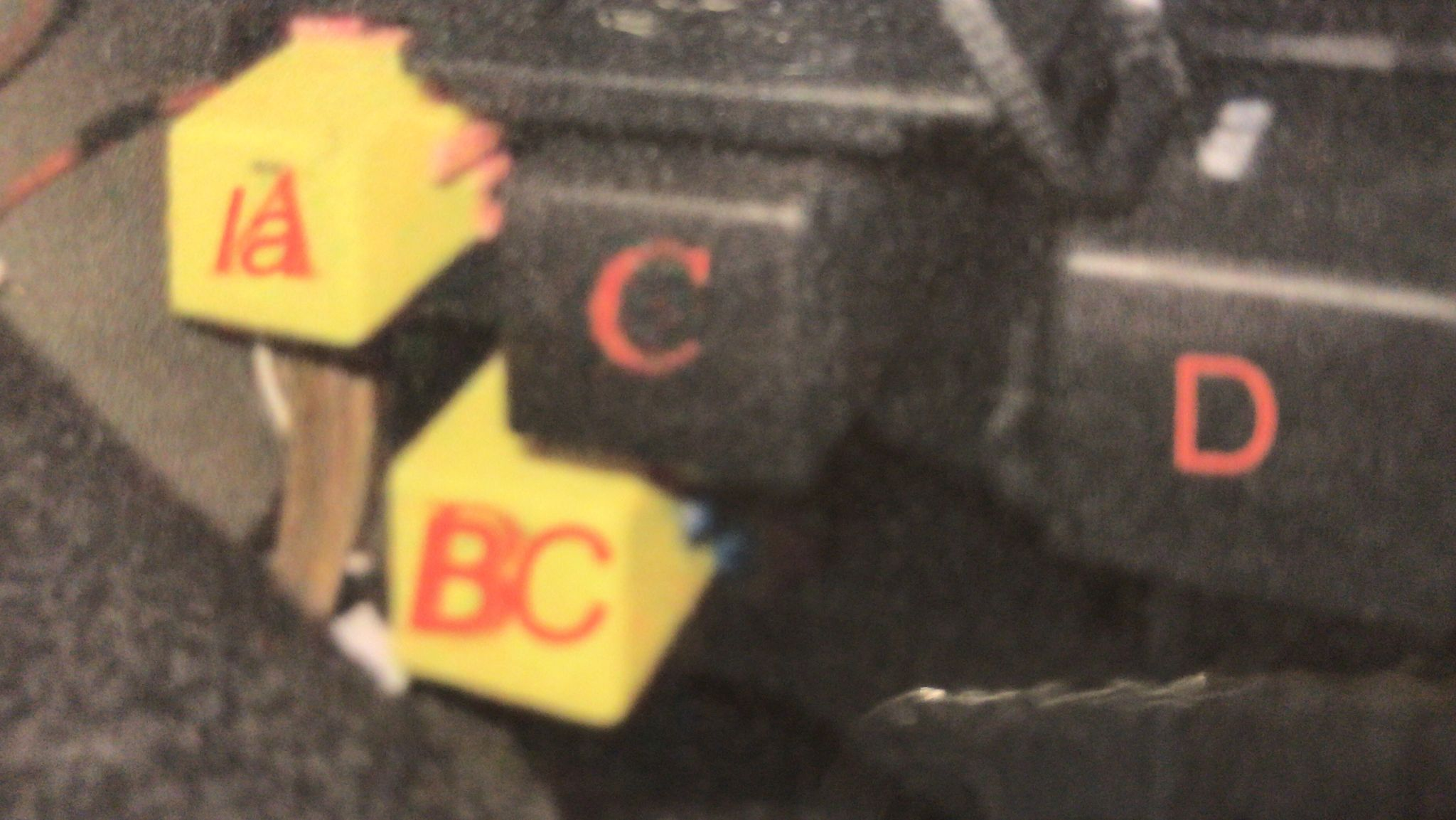

Relés#

  • A: limpiaparabrisas

  • B: luces antiniebla

  • C and D: asientos calefactables

_images/relays.png

Ruta para los cables#

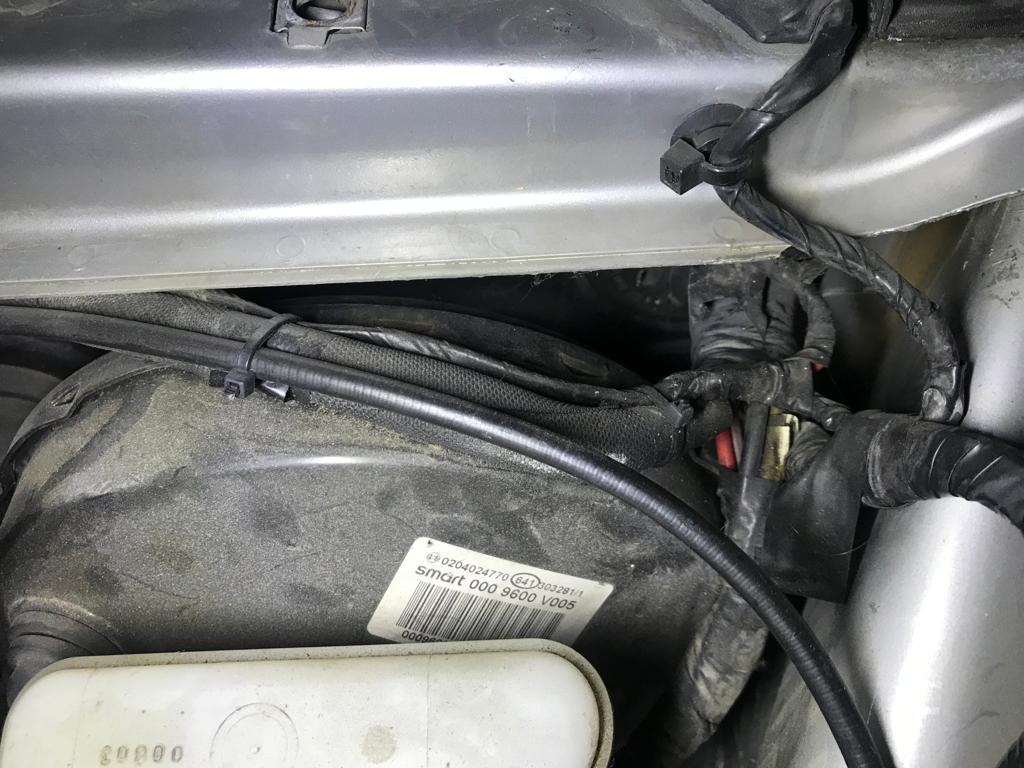

Sacas el maletero, encima de la caña hay un mazo de cables que entran al coche. Es redondo alrededor y tiene unos agujeritos marcados tapados con goma.

Con un destornillador lo agujereas Y con un pasahilos, pasas los cables

_images/2.png
