Asientos calefactables#

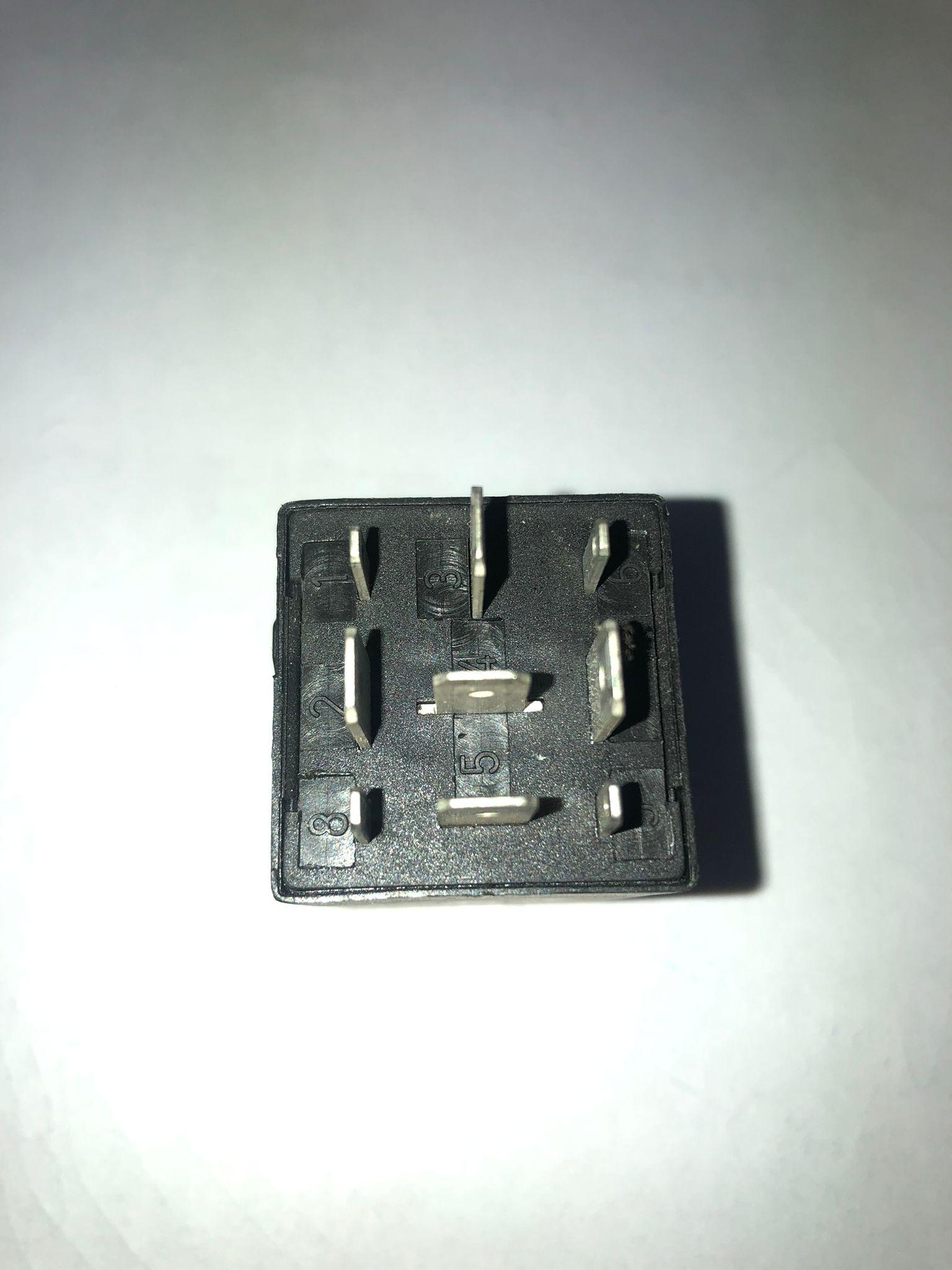

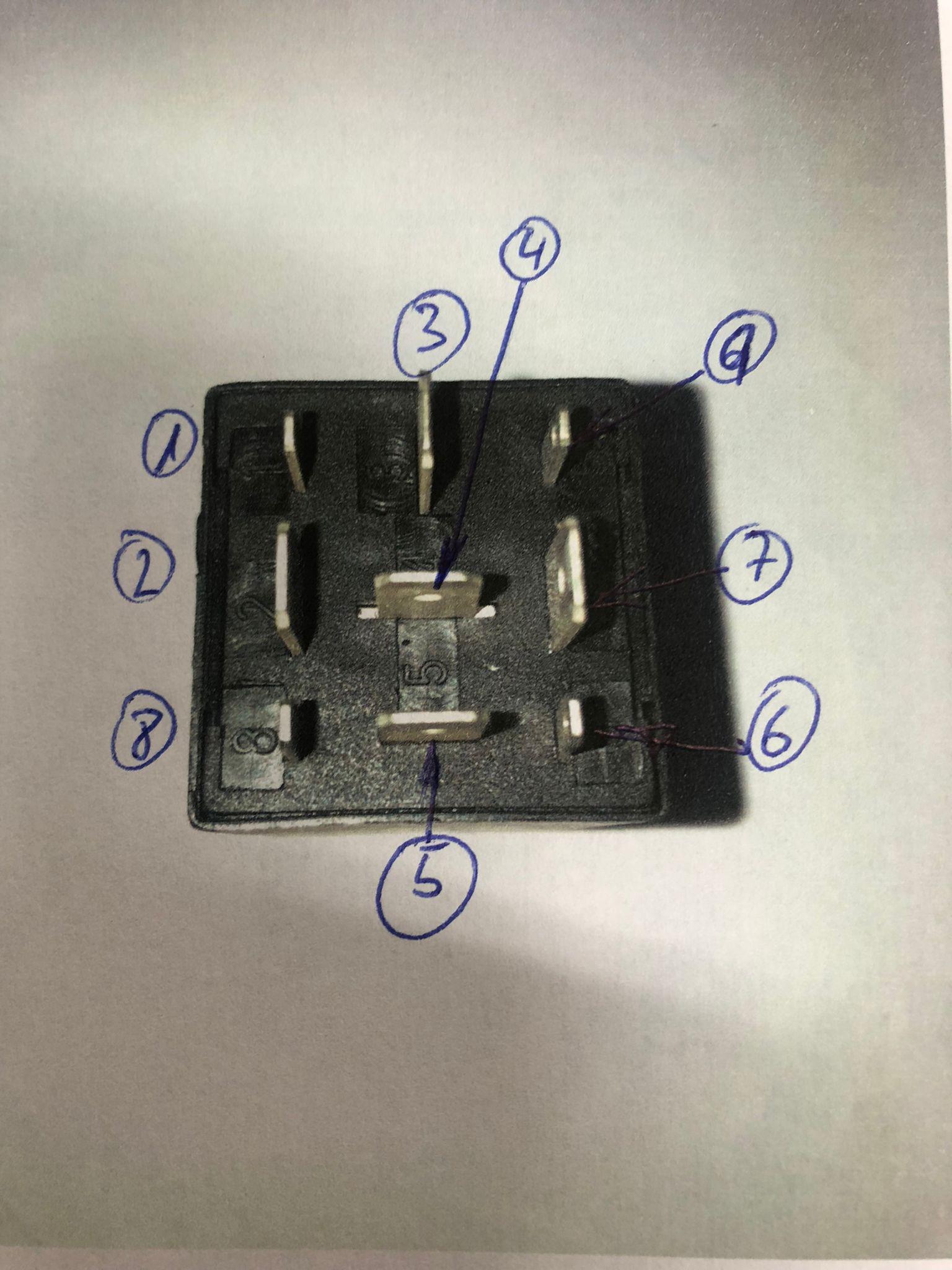

Relés (uno por asiento)

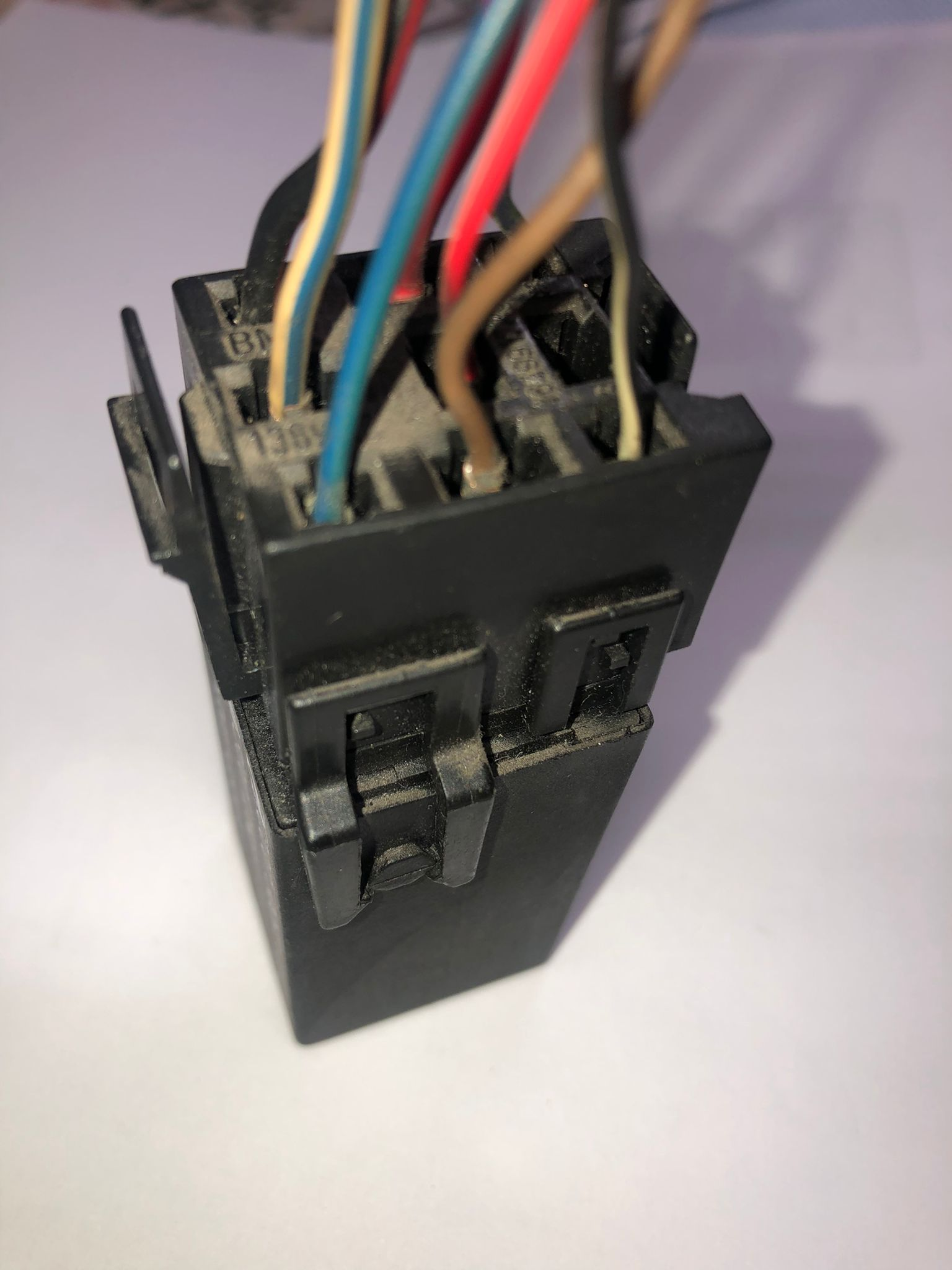

Los blancos llevan el positivo al asiento
Del asiento sale un cable marrón que va a masa
El rojo a positivo ( SAM )

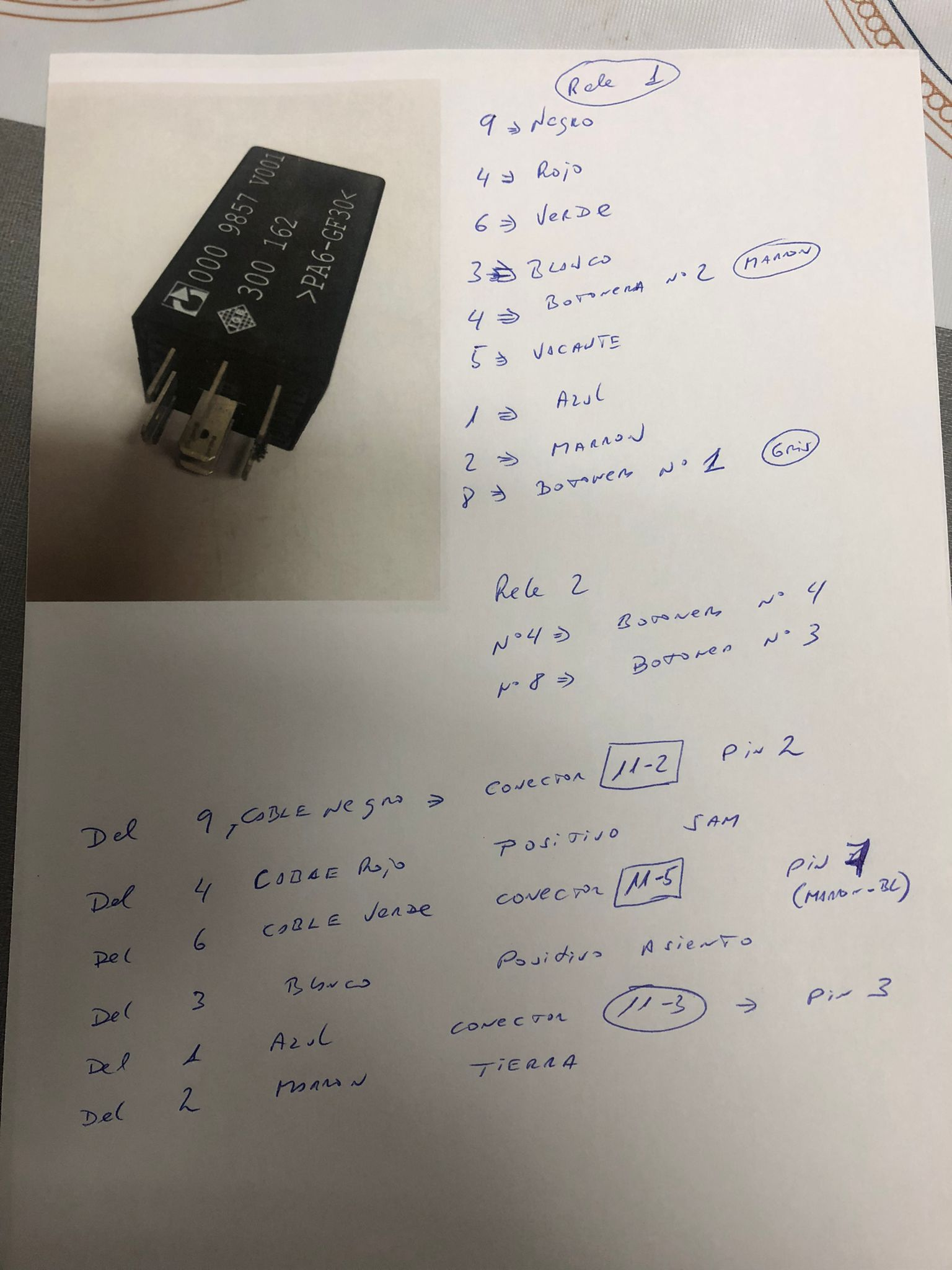

El negro (pin 9 del relé) va al conector 11-2 pin 2 de la SAM
El azul (pin 1 del relé) va a parar al conector 11-3 pin 3 (azul)
El verde (pin 6 del rele) va al conector 11-5 pin 7 ( marron/blanco )
De la botonera del warning salen dos cables para cada asiento (pines 4 y 8 de cada relé)
Es confuso seguir los cables en el mazo del coche porque hay varios empalmes ocultos, pero aparecen en WIS.
No es dificil siguiendo el esquema y funciona con los botones originales del coche con tres posiciones: Apagado, Media y Máximo.
